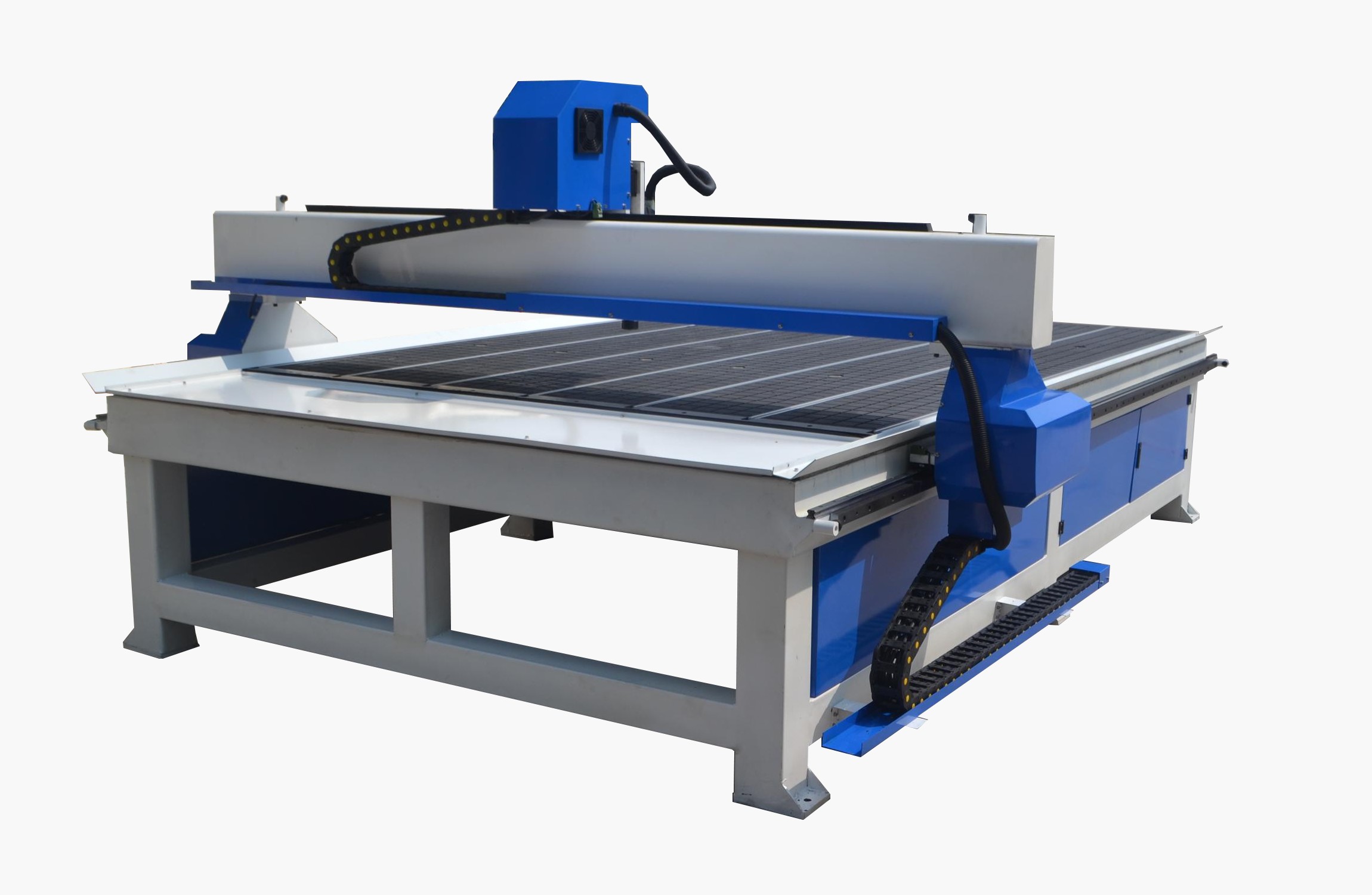

Fraiseuse cnc 2000x4000mm Pro


Gigantesque. Ultra rapide.

La plus grande de la gamme.

A partir de 22 990 € ht


La fraiseuse cnc 2000x4000mm est destinée à l’usinage de matériaux tendres, comme les verres acryliques (Plexiglass©, Altuglass©, …),

les PVC expansés (Forex©, …), l’aluminium composite (Alucobond©, Dibond©), différents plastiques (Polystyrène choc, PMMA, ABS, PE, …),

les bois bruts (chêne, sapin, bambou, hêtre, balsa, …), les bois reconstitués (contreplaqué, médium, aggloméré), les résines (epoxy, polyester),

les mousses rigides et semi rigides (polyéthylène, polyuréthane).

Elle peut également usiner les métaux non ferreux, comme le laiton, l’aluminium, le cuivre.

Cette fraiseuse travaille sur une surface utile de 2000mm (X) x 3000mm (Y). La course de l’axe Z est de 200mm (300mm, 400mm et 600mm disponibles en option), et le passage sous portique est de 200 mm.

Les dimensions extérieures de la fraiseuses sont 3550 x 2600 x 1620 mm  (longueur x largeur x hauteur), le tout pour un poids de 1800kg.

La fraiseuse cnc 2000x4000mm est équipée d’une table à dépression 6 zones avec sa pompe à vide de 7500W 380V, ainsi que d’un aspirateur à copeaux de 3000W 220V.


Pupitre de commande

La fraiseuse 2000x4000mm est livrée avec son pupitre de contrôle, alimenté en 220v. Celui-ci sert de relais entre l’ordinateur et la fraiseuse. Il comporte l’alimentation de la fraiseuse, les drivers contrôlant les moteurs et le variateur permettant de régler la vitesse de rotation de la broche.

La connexion entre l’ordinateur et le pupitre de contrôle se fait par port ethernet.

Avec toutes les fraiseuses cnc de grandes dimensions, CNC Technologies offre un ordinateur sous Windows 10 avec son écran tactile 16″, avec clavier/souris sans fil et le logiciel Mach3 (valeur de 516€)


Broche

Ce modèle est équipé d’une broche de 4500W refroidie à eau.

Sur option, une broche de 5500W refroidie à eau est disponible.

La vitesse de rotation de la broche, allant de 500 à 24 000 tours/min, est réglable depuis le boitier de contrôle de la fraiseuse.

6 pinces ER25 sont fournies, permettant d’installer des fraises avec des queues de 3mm, 4mm, 6mm, 8mm, 10mm et 13mm.


Table et accessoires

Une table à dépression 4 zones est installée sur la fraiseuse cnc 2000x4000mm. La matière à usiner est maintenue par dépression à l’aide de de deux pompes à vide à canal latéral d’une puissance de 7500W chacune, fournies avec la fraiseuse.

Les caractéristiques de la pompe à vide sont les suivants : débit de 560m3/h, niveau de vide max de -34kPa,

Les 6 zones sont contrôlables avec les vannes installées sur le devant de la fraiseuse.

Un panneau martyr de 3mm est fourni avec la fraiseuse. Celui-ci sert a protéger la table de la fraiseuse pendant l’usinage.

Un aspirateur à copeaux 2 sacs de 1500W est également fourni avec la fraiseuse cnc 2000x3000mm. Le tuyau de l’aspirateur se raccorde à la brosse installée sur la broche, permettant d’aspirer les copeaux pendant l’usinage.

Un refroidisseur industriel de 80W alimenté en 220V est inclus avec la fraiseuse. Le refroidisseur, rempli de 10L d’eau déminéralisée, est connecté à la broche pour la refroidir et contrôler sa température.

La fraiseuse cnc 2000x4000mm est livrée avec plusieurs accessoires :

Un palpeur d’outil est fourni, permettant de réinitialiser l’axe Z facilement et automatiquement depuis Mach3.

Des origines machines sont installées sur la fraiseuse. Ces dernières permettent de ne jamais venir en butée, en fin de course. Des limites logicielles sont renseignées dans Mach3, correspondantes aux courses de la fraiseuse.

Des brides et des fraises sont fournies avec la fraiseuse (voir photo).


Mode de déplacements

Les déplacements sont effectués par pignons/crémaillères sur les axes X et Y, vis à billes sur l’axe Z, entraînés par des servomoteurs Yaskawa 850W (pas de perte de pas!) pour l’axe Y, 750W pour X et Z, offrant une précision de 0,05mm.

Les guides linéaires sont des rails en acier traité de 20mm de largeur, accouplés à des patins à billes avec lubrification intégrée (rail de 25mm en Y avec un Z de 400mm, 30mm avec un Z de 600mm).

Avec ce mode de déplacement, cette fraiseuse atteint la vitesse de 30 000 mm/min à vide, soit 20 000 mm/min en usinage sur les axes X et Y.

Sur l’axe Z, la vitesse à vide est de 5000 mm/min.

Guides linéaires et pignon/crémaillère


Tarif

Notre tarif CNC Technologies :

Fraiseuse cnc 2000x4000mm → 22 990€ ht

Location financière (loyers sans options) :

Durée contrat 2 ans → 1009€ ht mensuel

Durée contrat 3 ans → 694€ ht mensuel

Durée contrat 4 ans → 536€ ht mensuel

Durée contrat 5 ans → 442€ ht mensuel

En savoir plus sur la location financière >


Options

Course 300mm sur l’axe Z → 850€ ht

Course 400mm sur l’axe Z → 1250€ ht

Course 600mm sur l’axe Z → 1850€ ht

Broche 4500W refroidie à air (500 à 18 000tr/min) → 0 € ht

Broche 5500W refroidie à eau (500 à 24 000tr/min → 299€ ht

Pompe à vide 7500W 380V supplémentaire → 1 690€ ht
