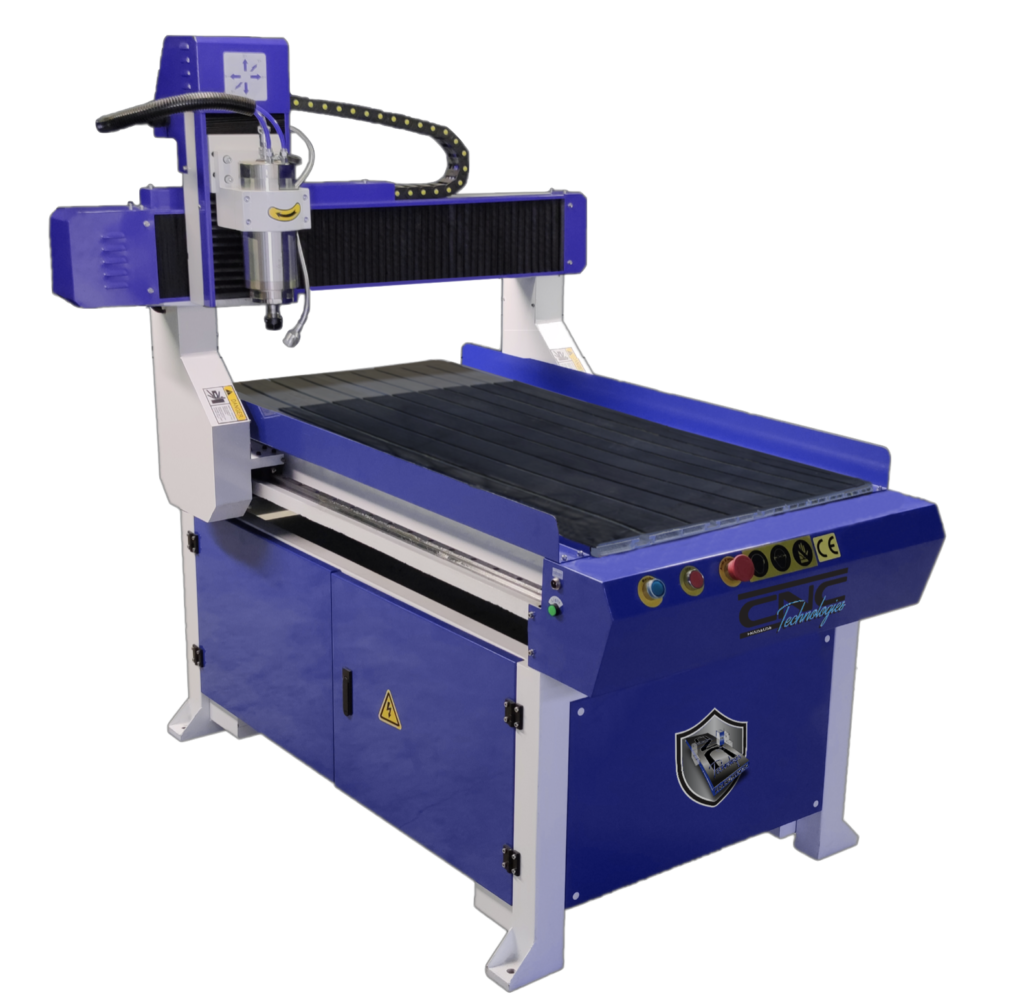

Fraiseuse CNC 600x900mm

La plus petite de la gamme

A partir de 5 490€ HT

La petite des intermédiaires.

La fraiseuse cnc 600x900mm est destinée à l’usinage de matériaux tendres, comme :

  • les verres acryliques (Plexiglass©, Altuglass©, …),
  • les PVC expansés (Forex©, …)
  • l’aluminium composite (Alucobond©, Dibond©, …)
  • tous les plastiques (polystyrène choc, ABS, PE, …),
  • les bois massifs (chêne, sapin, bambou, hêtre, balsa, …)
  • les bois reconstitués (contreplaqué, MDF, aggloméré, OSB, …)
  • les résines (époxy, polyester, …),
  • les mousses rigides et semi rigides (polyéthylène, polyuréthane, EVA, …)
  • les plaques de fibres de carbone.
  • les métaux non ferreux, comme le laiton, l’aluminium, le cuivre, le zinc, …

Cette fraiseuse travaille sur une surface utile de 600mm (X) x 900mm (Y). La course de l’axe Z est de 150mm, et le passage sous portique est de 170 mm. La table mesure 600mm (X) x 1250mm (Y).

Les dimensions extérieures de la fraiseuses sont 1350 x 1100 x 1300 mm  (longueur x largeur x hauteur), le tout pour un poids de 300kg.

Pupitre de commande

La fraiseuse cnc 600x900mm ne possède pas de pupitre de commande. Tout l’électronique est intégré à la fraiseuse.

Les boutons marche/arrêt de la fraiseuse, ainsi que le bouton d’arrêt d’urgence sont installés directement sur la fraiseuse. La fraiseuse est connectée directement à l’ordinateur via un câble ethernet, et est branchée au réseau électrique 220V.

Ethernet

La connexion entre l’ordinateur et la carte de commande se fait par port ethernet.

Les connexions par port ethernet sont compatibles avec n’importe quel ordinateur (ordinateur de bureau ou portable), et sous n’importe quel système d’exploitation Windows (XP, 2000, VISTA, SEVEN, 8, 10) 32 ou 64 bits.

Ordinateur

Avec toutes les fraiseuses cnc intermédiaires, CNC Technologies offre un ordinateur sous Windows 10 avec écran plat 19 » et clavier/souris sans fil (valeur de 227€ ht) ainsi que le logiciel Mach3 dans notre version française (valeur de 249€ ht).

Le logiciel est installé et configuré pour la fraiseuse choisie.

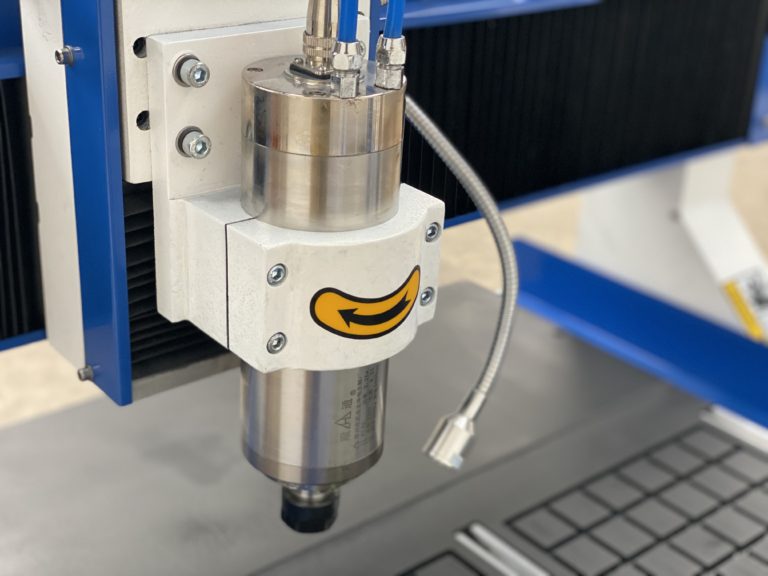

Broche

Ce modèle est équipé de série d’une broche de 1500W refroidie à eau.

Sur option, des broches de 2200W et 3200W refroidies à eau sont disponibles. Ces broches sont conseillées lorsque les matières à usiner sont dures (aluminium, laiton, verres acryliques, …), elles permettent également d’utiliser des vitesses d’avance plus élevées, des incréments de passe plus importants et d’installer des fraises de plus grands diamètres.

La vitesse de rotation de la broche, allant de 5000 à 24 000 tours/min, est réglable depuis le logiciel Mach3.

2 pinces ER11 sont fournies, permettant d’installer des fraises avec des queues de 3,175mm et 6mm.

Avec les broches 2200W et 3200W, 6 pinces ER20 sont fournies : 3,175mm, 4mm, 6mm, 8mm, 10mm et 12,7mm.

En option :

Broche 2200W refroidie à eau + refroidisseur → 449€ HT

Broche 3200W refroidie à eau + refroidisseur → 849€ HT

default img
Table rainurée aluminium
default img
Table à dépression 2 zones

Table

De série, un plateau aluminium rainuré est installé sur la fraiseuse. Ce dernier est protégée par un PVC noir collé sur la table.

Il est possible de fixer mécaniquement la matière à l’aide des brides fournies, ou fixer un étaux pour pouvoir maintenir de petites pièces à travailler.

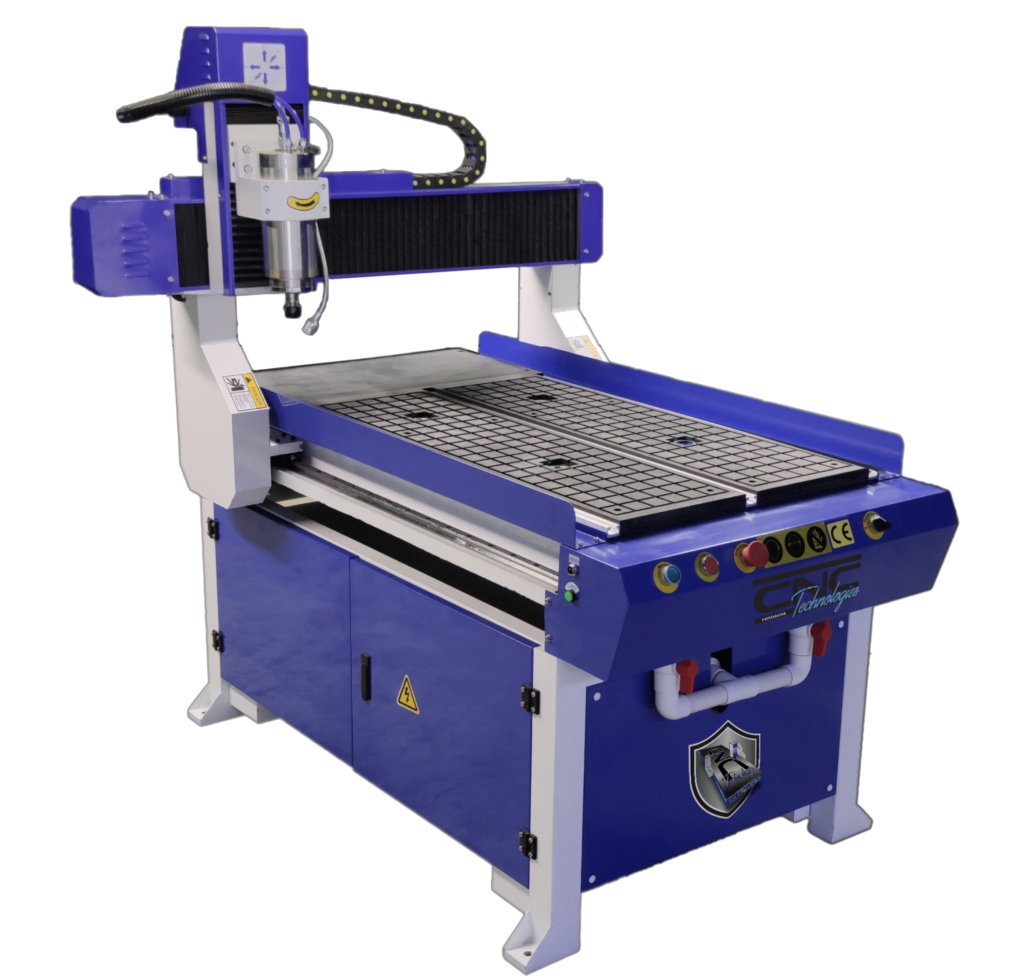

Sur option, une table à dépression 2 zones (avec sa pompe à vide) est disponible. Des rails sont intégrés à la table à dépression afin de pouvoir brider également mécaniquement la matière à usiner.

Un panneau martyr de 3mm est fourni avec la table à dépression. Ce dernier sert a protéger la table à dépression lors des usinages traversant. Des joints sont également fournis, afin de délimiter la zone à aspirer.

Mode de déplacements

Les déplacements sont effectués avec des vis à billes sur les 3 axes, offrant une précision de 0,05mm.

Avec ce mode de déplacement, cette fraiseuse atteint la vitesse de 8000 mm/min à vide, soit 4000 mm/min en usinage sur les axes X et Y.

Sur l’axe Z, la vitesse à vide est de 2000 mm/min.

Les vis à billes font 25mm de diamètre sur les axes X et Y, 16mm sur l’axe Z.

Les guides linéaires sont des rails en acier traité de 20mm de largeur, accouplés à des patins à billes avec lubrification intégrée.

Motorisation

Les fraiseuses cnc intermédiaires sont équipées de série de moteurs pas à pas sur les 3 axes. Des moteurs avec encodeur peuvent être choisis en option.

En option :

Moteurs avec encodeur sur les 3 axes → 1 149€ HT

Accessoires fournis

  • Brosse pour aspiration des copeaux (tuyau ⌀ 100mm adaptable)
  • Set de fraises
  • Set de 4 brides
  • Palpeur d’outils
  • 2 clés pour fixer/retirer une fraise
  • 3 pinces ER11 (1500W) : 3,175mm / 4mm / 6mm
  • 6 pinces ER20(2200W/3200W) : 3,175mm / 4mm / 6mm / 8mm / 10mm / 12,7mm
  • une burette et 1l d’huile pour la lubrification des rails de guidages et des vis à billes

Accessoires en option

Broche 2200W refroidie à eau + refroidisseur → 449€ HT

Broche 3200W refroidie à eau + refroidisseur → 849€ HT

Palpeur d’outils





Location

Notre fraiseuse est aussi disponible en location financière (loyers sans options).

272€ HT

Pour un contrat de 2 ans

189€ HT

Pour un contrat de 3 ans

147€ HT

Pour un contrat de 4 ans

122€ HT

Pour un contrat de 5 ans
